Pnömatik Seramik Salkım Kırma Makinası

Pnömatik Seramik Salkım Kırma Makinası

Hassas döküm (investment casting) üretiminde en zahmetli aşamalardan biri, döküm sonrası salkımın etrafındaki seramik katmanın temizlenmesidir. Bu iş çoğu atölyede çekiçle, elle, uzun sürede ve parçaya zarar verme riskiyle yapılır. ÇevikSan'ın geliştirdiği pnömatik seramik salkım kırma makinası bu işi hızlı, kontrollü ve parçaya zarar vermeden yapar: seramiği kırar, metal salkımı temiz ve hasarsız bırakır.

Makine, pnömatik güç ile çalışır — yani mevcut kompresör hattınıza bağlanır, ayrı bir hidrolik ünite yatırımı gerektirmez. Basınç ayarlanabilir olduğu için farklı seramik kalınlıklarına uyum sağlar; aynı makine ince kabuklu küçük salkımlarda da kalın kabuklu büyük parçalarda da kullanılabilir. Makinenin gövdesi, atölye şartlarına dayanacak şekilde sağlam çelik profilden imal edilir ve paslanmaz boya ile korunur; hareketli aksamı ise bakımı kolay olacak biçimde sade tutulur.

Elle Kırmanın Getirdiği Sorunlar

Seramik kabuk temizliği elle yapıldığında ortaya çıkan tipik sorunlar:

• Parça hasarı: Çekiç darbesi seramikle birlikte metal parçaya da zarar verir; ezik, çizik ve deformasyon fire olarak geri döner.
• Zaman kaybı: Her salkım için harcanan dakikalar, günlük üretim kapasitesini doğrudan sınırlar.
• Tutarsızlık: İşi yapan kişiye göre sonuç değişir; kalite standardı oturmaz.
• İş güvenliği: Sıçrayan seramik parçaları, tekrarlayan darbe hareketi ve toz maruziyeti operatör için risk oluşturur.
• Yorgunluk: Fiziksel olarak zorlayıcı bir iştir; vardiya ilerledikçe hem hız hem kalite düşer.
• Personel bağımlılığı: İşi bilen kişi olmadığında üretim aksar.
• Toz ve temizlik: Kontrolsüz kırma, seramik tozunun atölyeye yayılmasına ve ek temizlik yüküne yol açar.

Bu sorunların tamamı aslında tek bir eksikten doğar: kontrol edilemeyen darbe. Pnömatik sistem, darbeyi ölçülebilir ve tekrarlanabilir hâle getirerek bu zinciri kırar. Kuvvet bir kez doğru ayarlandığında, o ayar her parçada aynı şekilde uygulanır.

Nasıl Çalışır?

Makinenin çalışma prensibi basit ama etkilidir:

1. Yerleştirme: Döküm sonrası seramik kaplı salkım, makinenin çalışma alanına yerleştirilir.
2. Basınç ayarı: Seramik kalınlığına ve parça hassasiyetine göre çalışma basıncı ayarlanır — tipik olarak 6–8 bar aralığında.
3. Pnömatik kırma: Silindir, ayarlanan kuvvetle kontrollü baskı uygular; seramik katman çatlayarak dökülür.
4. Temiz metal salkım: Seramik ayrılır, metal salkım hasarsız ve temiz şekilde çıkar.

Kritik nokta şudur: kuvvet, seramiği kıracak ama metali deforme etmeyecek seviyede ayarlanabilir. Elle vurulan bir çekiçte bu ayar mümkün değildir; pnömatik sistemde ise her çevrimde aynı kuvvet uygulanır. Sonuç, tekrarlanabilir ve öngörülebilir bir işlem olur. Operatör değiştiğinde ya da vardiya ilerlediğinde sonucun değişmemesi, kalite standardı arayan atölyeler için en önemli kazanımdır.

Basınç Ayarı: Makinenin Kalbi

Bu makinenin tüm değeri tek bir yetenekte toplanır: kuvveti ayarlayabilmek. Elle vurulan bir çekiçte darbe kontrol edilemez; pnömatik sistemde ise her çevrimde aynı, önceden belirlenmiş kuvvet uygulanır.

Basınç ayarını etkileyen faktörler:

Doğru basınç, katalogdan okunmaz; sizin parçanızla deneyerek bulunur. Kurulum sırasında bu kalibrasyonu birlikte yapıyoruz: birkaç numune salkımla farklı basınçlar denenir, seramiği kıran ama metali etkilemeyen değer belirlenir ve not edilir.

Farklı parça gruplarınız varsa her biri için ayrı bir referans değeri belirliyoruz. Böylece operatör, hangi parça geldiğinde hangi ayarı yapacağını bilir; tahmin ortadan kalkar ve sonuç tekrarlanabilir hâle gelir.

Verimlilik Hesabı: Yatırım Ne Zaman Geri Döner?

Makinenin kendini amorti etme süresi, iki kalemden hesaplanır: önlenen fire ve kazanılan zaman.

Fire tarafı: Hassas dökümde kabuk kırma aşamasına gelen bir parça, malzeme, işçilik, enerji ve zaman olarak zaten yatırım almıştır. Bu aşamada oluşan bir ezik veya çizik, tüm bu yatırımı sıfırlar. Özellikle paslanmaz ve değerli alaşımlarda tek bir fire parçanın maliyeti şaşırtıcı olabilir.

Zaman tarafı: Elle kırma, salkım başına dakikalar alır ve operatör yorulduğunda yavaşlar. Pnömatik sistemde çevrim süresi sabittir ve belirgin şekilde kısadır. Günlük salkım adedinizle çarpıldığında ortaya çıkan zaman kazancı, kapasite artışı demektir.

Hesabı birlikte yapabiliriz. Bize şu iki bilgiyi verin:

• Günlük ortalama kaç salkım işliyorsunuz?
• Kabuk kırma sırasında yaklaşık ne oranda fire veriyorsunuz?

Bu iki rakam, yatırımın kaç ayda geri döneceğini oldukça net gösterir. Sonuç sizin için anlamlı çıkmazsa bunu da açıkça söyleriz — satmak için değil, işinizi çözmek için konuşuyoruz.

Ayrıca gözden kaçan bir kazanç daha var: iş güvenliği. Tekrarlayan darbe hareketi ve sıçrayan seramik parçaları, uzun vadede operatör sağlığı ve iş kazası riski demektir. Bu kalemi rakama dökmek zordur ama önemi büyüktür.

Operatör Güvenliği ve Ergonomi

Elle kabuk kırma, döküm atölyelerinin en yorucu ve riskli işlerinden biridir. Makinenin sağladığı güvenlik kazanımları:

• Sıçrama riski ortadan kalkar: Kırılan seramik parçaları kontrollü bir alanda dağılır; gerekiyorsa koruma sacı eklenir.
• Tekrarlayan darbe hareketi biter: Çekiçle yapılan işin bilek, dirsek ve omuz üzerindeki uzun vadeli etkisi ortadan kalkar.
• Toz maruziyeti azalır: Kontrollü kırma, tozun dağılmasını sınırlar; toplama düzeni eklenebilir.
• Ergonomik çalışma yüksekliği: Makine, operatörün rahat çalışacağı yükseklikte tasarlanır.
• Yorgunluk kaynaklı hata azalır: Vardiya ilerledikçe düşen dikkat, sonucu etkilemez.

Güvenlik elemanları talebinize göre eklenir: koruma sacı, çift el kumanda (operatörün her iki eli de kumandada olmadan makine çalışmaz), acil durdurma butonu. Bu ilaveleri tesisinizin güvenlik politikasına göre planlıyoruz.

Kurulum sırasında operatörlere kullanım ve güvenlik noktalarını anlatıyoruz. Makine basit kullanımlıdır; ancak her makinede olduğu gibi doğru alışkanlıklar baştan kazandırılmalıdır.

Öne Çıkan Özellikleri

Makinenin tasarımında öncelik verdiğimiz noktalar:

Makinenin kalbindeki pnömatik silindir de bizim ürünümüzdür — bu, servis açısından önemli bir avantaj sağlar: bakım, keçe yenileme ve gerekirse silindirin tamamen revizyonu aynı atölyede yapılır. Detaylar için pnömatik silindir imalatı sayfamıza bakabilirsiniz.

Hassas Döküm Sektörü ve İzmir

Hassas döküm (investment casting), Türkiye'de ve İzmir'de giderek büyüyen bir üretim alanı. Otomotivden savunmaya, vitrifiyeden makine sanayine kadar geniş bir müşteri yelpazesine parça üretiliyor. Bu yöntemin tercih edilme sebebi, karmaşık geometrili ve hassas toleranslı parçaların tek seferde dökülebilmesi.

Yöntemin avantajı aynı zamanda hassasiyetini de belirliyor: parça üzerinde biriken emek yüksek. Mum modelden seramik kabuğa, dökümden temizliğe kadar her aşama zaman, malzeme ve enerji tüketiyor. Bu yüzden son aşamalardaki bir hata, en pahalı hata oluyor.

Kabuk kırma aşamasında en çok zorlanan parça grupları:

• İnce cidarlı parçalar: Darbeye toleransı düşük; ezik ve deformasyon riski yüksek.
• Karmaşık geometrili salkımlar: Seramik kabuğun her noktasına eşit kuvvet uygulamak zor.
• Paslanmaz ve değerli alaşımlar: Parça değeri yüksek, fire maliyeti ağır.
• Yüzey kalitesi kritik parçalar: Sonradan işlenmeyecek yüzeylerde çizik kabul edilemez.
• Küçük seri ve numune üretimi: Az sayıda ama değerli parçalar; her fire oransal olarak daha ağır.

Bu makineyi geliştirirken çıkış noktamız tam da buydu: değerli bir parçanın son aşamada kontrolsüz bir darbeyle kaybedilmesini önlemek. Makinenin asıl değeri hızda değil, o ana kadar biriken değeri korumasında.

Döküm ve metal işleme atölyelerinin yoğun olduğu Işıkkent, Pınarbaşı, Kemalpaşa, Torbalı, Çiğli AOSB ve Aliağa başta olmak üzere İzmir geneline hizmet veriyoruz. Makineyi görmek ya da uygulamanızı konuşmak için atölyemize bekleriz.

Kullanım Alanları

Makine, seramik kabuklu döküm yapılan her atölyede kullanılabilir:

• Hassas döküm (investment casting): Ana kullanım alanı; mum modelden seramik kabuğa, dökümden temizliğe uzanan sürecin son aşaması.

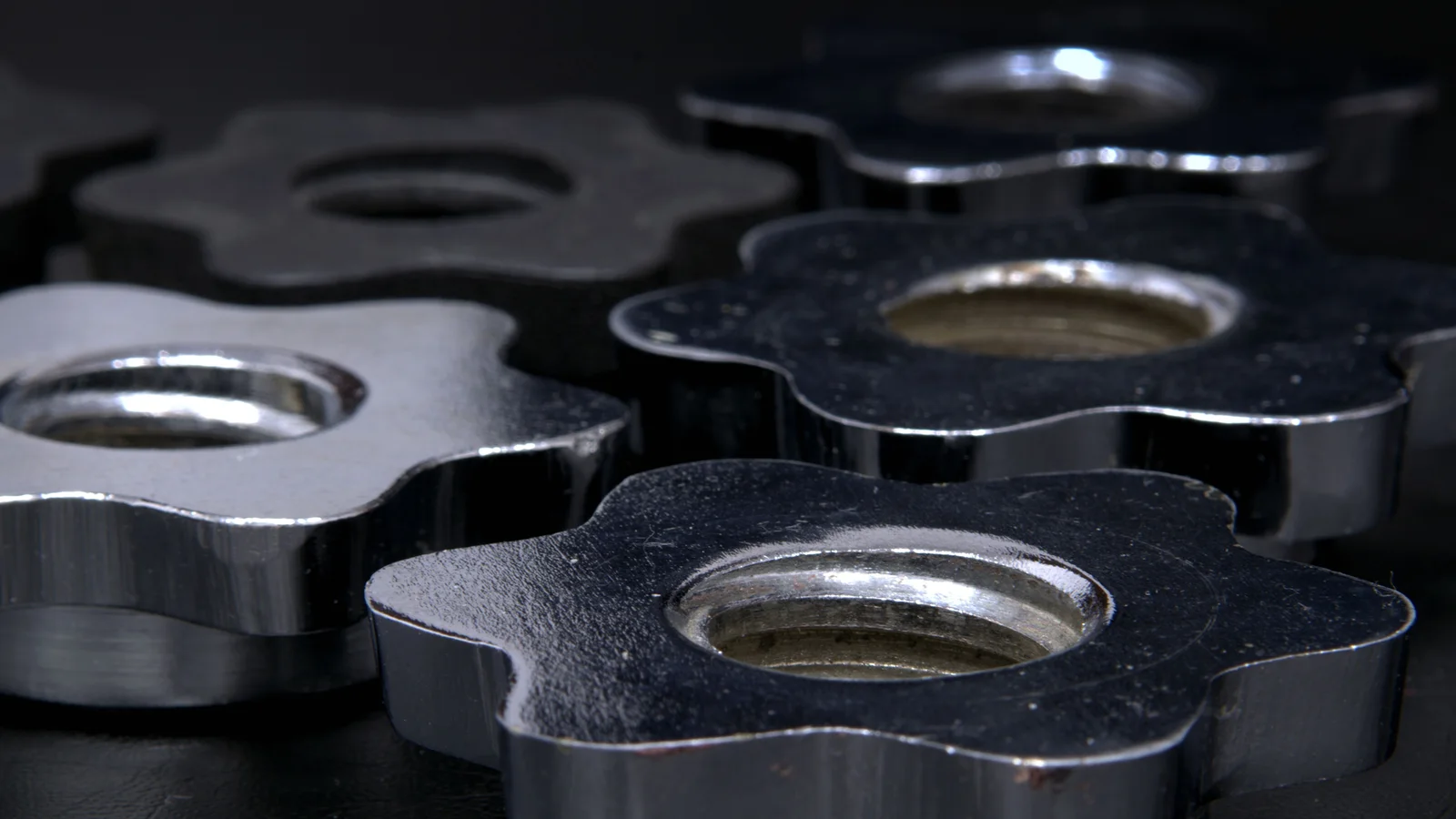

• Paslanmaz çelik döküm salkımları: Armatür, vana, bağlantı elemanı üretimi.
• Vitrifiye ve teknik seramik üretimi: Kabuk ayırma işlemleri.
• Seramik kaplı döküm parçalar: Otomotiv, makine ve savunma sanayine üretim yapan atölyeler.
• Küçük seri ve numune üretimi: Az sayıda ama hassas parçaların temizliğinde.

Özellikle paslanmaz çelik döküm yapan atölyelerde makine kendini hızla amorti eder: paslanmaz parçalar hem değerlidir hem de yüzey hasarına toleransı düşüktür. Elle kırmada oluşan bir ezik, parçanın tamamen fire olmasına yol açabilir. Vitrifiye ve teknik seramik üretiminde de benzer bir hassasiyet söz konusudur: kabuk ayrılırken parçanın yüzeyine zarar gelmemesi gerekir.

İşletmeye Kazandırdıkları

Makinenin sağladığı somut faydalar:

• Fire azalması: Kontrollü kuvvet, parça hasarını en aza indirir. Değerli alaşımlarda bu tek başına belirleyici bir kazançtır.
• Hız artışı: Çevrim süresi kısalır; aynı vardiyada daha fazla salkım temizlenir.
• Standart kalite: Sonuç operatöre bağlı olmaktan çıkar; her parça aynı işlemden geçer.
• Operatör güvenliği: Tekrarlayan darbe hareketi ve sıçrama riski ortadan kalkar.
• Personel esnekliği: İş, uzmanlık gerektiren bir el becerisi olmaktan çıkar; kısa eğitimle her operatör kullanabilir.
• Öngörülebilir planlama: Sabit çevrim süresi, üretim planlamasını kolaylaştırır.

"Seramik kırar, parçaya zarar vermez" cümlesi makinenin özetidir: amaç hızlı kırmak değil, doğru kırmaktır. Hız zaten doğru kırmanın doğal sonucu olarak geliyor.

Teknik Özellikler ve Uyarlama Aralığı

Makineyi tek bir standart ölçüde üretmediğimiz için "teknik özellikler" listesi de sabit değildir. Bunun yerine, uyarlama yaptığımız aralıkları paylaşalım:

Bu esneklik, kendi atölyesinde üreten bir firma olmanın doğal sonucu. Hazır bir ürünü size uydurmaya çalışmak yerine, makineyi sizin işinize göre kuruyoruz.

Kesin teknik değerler, uygulamanız netleştikten sonra belirlenir ve teklifte yazılı olarak yer alır. Salkımınızın fotoğrafını ve yaklaşık ölçülerini göndermeniz, bu değerlendirmeyi başlatmak için yeterlidir.

Sipariş ve Üretim Süreci

Makine siparişinden teslime kadar izlediğimiz yol:

1. İhtiyaç görüşmesi: Salkım ölçüleri, kabuk kalınlığı, günlük adet ve mevcut yönteminiz konuşulur. Fotoğraf veya numune çok yardımcı olur.
2. Uygunluk değerlendirmesi: Makinenin işinize uygun olup olmadığını dürüstçe değerlendiririz. Uygun değilse bunu söyleriz.
3. Teklif: Uyarlama kapsamı, teknik değerler, termin ve fiyat yazılı olarak bildirilir.
4. Tasarım onayı: Çalışma alanı, yükseklik, kumanda tipi ve güvenlik ilaveleri netleştirilir.
5. İmalat: Gövde imal edilir, pnömatik silindir üretilir, sistem kurulur. Ara bilgi vermeyi tercih ediyoruz; hangi aşamada olduğunu takip edebilirsiniz.
6. Atölye testi: Makine kendi atölyemizde çalıştırılır, hareket ve basınç ayarları kontrol edilir.
7. Kurulum: Makine tesisinize kurulur, hava hattına bağlanır, şartlandırıcı takılır.
8. Kalibrasyon: Sizin salkımlarınızla deneme yapılır; doğru basınç birlikte bulunur ve not edilir.
9. Eğitim ve teslim: Operatörlere kullanım, ayar ve güvenlik anlatılır; ilk üretim birlikte takip edilir.

Kurulum, atölyenizin üretim akışını aksatmayacak bir zamanda planlanır. Kalibrasyon aşaması özellikle önemlidir: her atölyenin seramik kabuğu farklıdır, doğru basıncı katalogdan değil sizin parçanızla deneyerek buluyoruz.

Atölyenize Özel Üretim

Her döküm atölyesinin salkım boyutu, seramik kalınlığı ve üretim temposu farklıdır. Bu yüzden makineyi tek bir standart ölçüde üretmiyoruz; ihtiyacınıza göre uyarlıyoruz:

• Çalışma alanı boyutu: Salkım ölçülerinize göre belirlenir.
• Kuvvet aralığı: Seramik kalınlığı ve parça hassasiyetine göre silindir boyutlandırılır.
• Yerleşim ve yükseklik: Atölyenizdeki çalışma düzenine ve ergonomiye göre planlanır.
• Toz ve parça toplama: Kırılan seramiğin toplanması için düzenleme yapılabilir.
• Kumanda tercihi: Basit pedal/kol kumandası ya da daha otomatik çözümler.
• Güvenlik elemanları: Koruma sacı, çift el kumanda gibi ilaveler eklenebilir.
• Çevrim hızı: Günlük salkım adedinize göre silindir ve valf seçimi yapılır; yoğun üretimde hız, düşük tempoda ise hassasiyet öne çıkarılabilir.

Hassas Dökümde Kabuk Temizliği Nerede Duruyor?

Hassas döküm süreci, birbirini izleyen ve her biri hassasiyet isteyen adımlardan oluşur. Seramik kabuk kırma, bu zincirin sonuna yakın ama en kritik halkalarından biridir; çünkü buraya kadar harcanan tüm emek, tek bir yanlış darbeyle fireye dönüşebilir:

1. Mum model üretimi: Parçanın mumdan kopyası kalıpta üretilir.
2. Salkım oluşturma: Mum modeller bir ağaç (salkım) hâline getirilir.
3. Seramik kaplama: Salkım, kat kat seramik çamuruna daldırılıp kurutulur; sert bir kabuk oluşur.
4. Mumun eritilmesi: Kabuğun içindeki mum çıkarılır, boşluk kalır.
5. Döküm: Erimiş metal bu boşluğa dökülür ve katılaşır.
6. Kabuk kırma: Seramik katman kırılarak metal salkım ortaya çıkarılır — makinemizin devreye girdiği aşama.
7. Kesme ve bitirme: Parçalar salkımdan ayrılır, yüzey işlemleri yapılır ve kalite kontrolden geçer.

Görüldüğü gibi kabuk kırma aşamasına gelindiğinde parça neredeyse tamamlanmıştır: malzeme, işçilik, enerji ve zaman çoktan harcanmıştır. Bu aşamada oluşan bir hasar, en pahalı fire türüdür. Makinenin asıl değeri de burada: hızdan önce, o ana kadar biriken değeri korumak. Bu yüzden makineyi tasarlarken önceliğimiz hız değil, parçaya zarar vermeyen kontrollü bir kırma hareketi oldu.

Elle Kırma ile Karşılaştırma

İki yöntemi yan yana koyalım:

Tablodaki farklar tek tek küçük görünebilir; ama günlük yüzlerce parçaya çarpıldığında hem kapasite hem fire hem de iş güvenliği açısından belirgin bir fark ortaya çıkar. Özellikle değerli alaşımlarla çalışan atölyelerde, önlenen fire tek başına yatırımı karşılayabiliyor. Fire oranınızı ve günlük salkım adedinizi bilmemiz, kazancın ne kadar hızlı geri döneceğini birlikte hesaplamamıza yeter.

Kurulum ve Devreye Alma

Makine teslim edilip bir köşeye bırakılan bir ekipman değildir; doğru kurulduğunda ve doğru ayarlandığında beklenen faydayı verir. Kurulum sürecimiz:

1. Yer tespiti: Makinenin atölyedeki konumu, iş akışına göre belirlenir — döküm sonrası salkımların geldiği noktaya yakın olması zaman kazandırır.
2. Hava hattı bağlantısı: Mevcut kompresör hattınıza bağlanır; hat kesitinin ve basıncın yeterliliği kontrol edilir.
3. Şartlandırıcı montajı: Filtre-regülatör grubu takılır; hava kalitesi silindir ömrünü doğrudan belirler.
4. Basınç kalibrasyonu: Sizin salkımlarınızla deneme yapılır; seramiği kıran ama parçaya zarar vermeyen ayar birlikte bulunur.
5. Operatör eğitimi: Kullanım, basınç ayarı ve güvenlik noktaları ekibinize anlatılır.
6. İlk üretim takibi: İlk parçalar birlikte işlenir; sonuç değerlendirilir.
7. Bakım planı: Kullanım yoğunluğunuza göre keçe kontrolü ve şartlandırıcı bakımı için basit bir takvim önerilir.

Kalibrasyon aşaması özellikle önemlidir: her atölyenin seramik kabuğu farklı kalınlıkta ve sertliktedir. Doğru basıncı katalogdan değil, sizin parçanızla deneyerek buluyoruz. Bu ayar bir kez yapıldığında sonraki üretimlerde tekrarlanabilir bir referans olur. Operatör değiştiğinde ya da vardiya ilerlediğinde sonucun değişmemesi, kalite standardı arayan atölyeler için en önemli kazanımdır.

Kullanımda Karşılaşabileceğiniz Durumlar

Makine basit yapılıdır ve az sayıda hareketli parçası vardır; ancak her ekipmanda olduğu gibi zaman içinde bazı durumlarla karşılaşılabilir. Sık sorulanlar ve çözümleri:

Bu durumların çoğu birkaç dakikalık kontrolle çözülür. Makineyi biz ürettiğimiz için telefonda da yönlendirme yapabiliyoruz; aramanız yeterli.

Silindir bakımı gerektiğinde işlem hızlıdır: makinenin kalbindeki pnömatik silindir bizim ürünümüz olduğu için keçe seti stokta bulunur ve revizyon aynı atölyede yapılır. "Parça bekleme" durumu yaşanmaz.

Kullanım sırasında dikkat edilecek en önemli iki şey: hava kalitesi (şartlandırıcı bakımı ve kondens tahliyesi) ve basınç disiplini (kalibre edilmiş değerde çalışma). Bu ikisi düzenli yapıldığında makine uzun yıllar sorunsuz çalışır.

Bakım ve Servis

Pnömatik sistemin en büyük avantajlarından biri bakım kolaylığıdır. Makinenin bakımı birkaç basit başlıktan ibarettir:

• Hava kalitesi: Şartlandırıcı (filtre-regülatör) kullanımı; nemli ve kirli hava, silindir keçelerinin bir numaralı düşmanıdır.
• Basınç ayarı: Regülatörün işin gerektirdiği değerde tutulması; gereksiz yüksek basınç hem parçayı hem makineyi zorlar.
• Silindir keçe kontrolü: Yoğun kullanımda periyodik keçe yenilemesi; işlem atölyemizde hızlıca yapılır.
• Bağlantı ve rakor kontrolü: Hava kaçağı, hem kuvvet kaybı hem enerji israfı demektir. Kaçak kontrolü, birkaç dakikalık basit bir işlemdir ama kırma kuvvetini doğrudan etkiler.
• Temizlik: Seramik tozunun hareketli parçalarda birikmesi önlenmelidir; vardiya sonunda kısa bir temizlik yeterlidir.

Makineyi biz ürettiğimiz için servisi de bize ait: parça bekleme, "üreticisine sorun" yönlendirmesi ya da uyumsuz yedek parça sorunu yaşamazsınız. İzmir içinde yerinde servis veriyoruz. Makinede kullanılan pnömatik silindirin keçe seti stokta bulunduğu için, bakım gerektiğinde beklemezsiniz.

Hassas Döküm ve Pnömatik Terimler

Bu sayfada ve tekliflerimizde geçen terimleri kısaca açıklayalım:

Terimleri bilmek zorunda değilsiniz; işinizi anlatmanız yeterli. Bu sözlüğü, teklifte neyin ne anlama geldiğini merak edenler için ekledik. Aklınıza takılan bir terim varsa sormaktan çekinmeyin.

Neden ÇevikSan Üretimi?

Bu makineyi, hidrolik ve pnömatik sistemlerde yılların getirdiği atölye birikimiyle geliştirdik. Farkımız:

• Silindir bizim üretimimiz: Makinenin kalbindeki pnömatik silindiri kendimiz üretiyoruz; performansını ve servisini biliyoruz.
• Uygulamaya özel tasarım: Standart bir ürünü satmıyor, atölyenize göre uyarlıyoruz.
• Yerinde kurulum ve eğitim: Makine kurulur, ayarlanır ve ekibinize kullanımı anlatılır. Kurulum, atölyenizin üretim akışını aksatmayacak bir zamanda planlanır.
• Servis aynı yerden: Bakım, keçe yenileme ve revizyon Mersinli'deki atölyemizde.
• Garantili imalat: Üretimimiz işçilik garantisiyle teslim edilir.
• Yerli üretim: Makine burada üretildiği için parça, ayar veya değişiklik ihtiyacında yurt dışı beklemesi yoktur; ihtiyaç hâlinde makinede sonradan düzenleme de yapabiliyoruz.

Atölyemiz Mersinli Mah. 2843 Sk. No:15, Konak / İzmir adresinde, Konak Mersinli'dedir. Döküm ve metal işleme atölyelerinin yoğun olduğu Işıkkent, Pınarbaşı, Kemalpaşa, Torbalı, Çiğli AOSB ve Aliağa başta olmak üzere İzmir geneline hizmet veriyoruz. Makineyi görmek, uygulamanızı konuşmak ya da fiyat almak için arayın: 0553 608 69 10. Makine size uygun değilse bunu da açıkça söyleriz; satmak için değil, işinizi çözmek için konuşuyoruz.
